Efter ti til tyve års drift når vindmøller ofte det punkt, hvor centrale komponenter når deres slidgrænser. Store komponenter som gearkasser, hovedlejer, generatorer eller rotorblade er særligt påvirket. Udskiftning af dem giver tekniske, logistiske og økonomiske udfordringer for operatørerne – men giver samtidig mulighed for at forlænge levetiden og omkostningseffektiviteten af eksisterende systemer betydeligt.
I den følgende artikel forklares det, hvilke komponenter der typisk påvirkes, hvordan en udskiftning af store komponenter fungerer, hvilke risici og planlægningskrav der findes – og hvorfor dette tiltag i stigende grad bliver en nøglefaktor for sikker og bæredygtig fortsat drift af vindmøller.
1. Indledning
Vindmøller er underlagt en teknisk
Levetid på ca. 20 til 25 år. Men som ethvert kompleks
teknisk system, de er udsat for naturlig slitage. Særligt stærk
de store, centrale forsamlinger – de såkaldte
Store komponenter. Hvis de svigter eller viser tydelige tegn på
materialetræthed spiller operatørerne en vigtig rolle i
Beslutning før: Reparere, udskifte eller lukke anlægget ned?
Udskiftning af store komponenter er normalt tidskrævende, dyrt og logistisk
krævende. Samtidig kan det øge levetiden på en vindmølle ved at
mange år, og tilgængeligheden er genoprettet til et højt niveau
bringe. For mange operatører er børsen derfor et centralt spørgsmål i den fortsatte drift
og levetidsstyring af deres systemer.
Denne vejledning forklarer på en praktisk måde, hvornår en udskiftning af store komponenter
hvilke komponenter der påvirkes, hvordan processen ser ud,
hvilke udfordringer der kan opstå, og hvornår et sådant indgreb
Værd.
2. Hvad betyder "udskiftning af store komponenter"?
En udskiftning af store komponenter forstås som
udskiftning af en eller flere centrale mekaniske eller elektriske
Hovedsamlinger af en vindmølle. Disse komponenter er store, tunge,
dyrt og ofte kun med specialkraner, transportkøretøjer og specialiseret personale.
håndtag.
Udskiftning af store komponenter er typisk ikke rutinemæssig vedligeholdelse, men en del af
større vedligeholdelsesforanstaltninger, som normalt udføres efter en defekt, alvorlig
slid eller i forbindelse med levetidsforlængelser.
Målet med en udskiftning af store komponenter er at:
- sikre anlæggets driftsberedskab
- forlænge levetiden,
- og følgeskader forårsaget af fortsat drift med defekte eller
slidte dele.

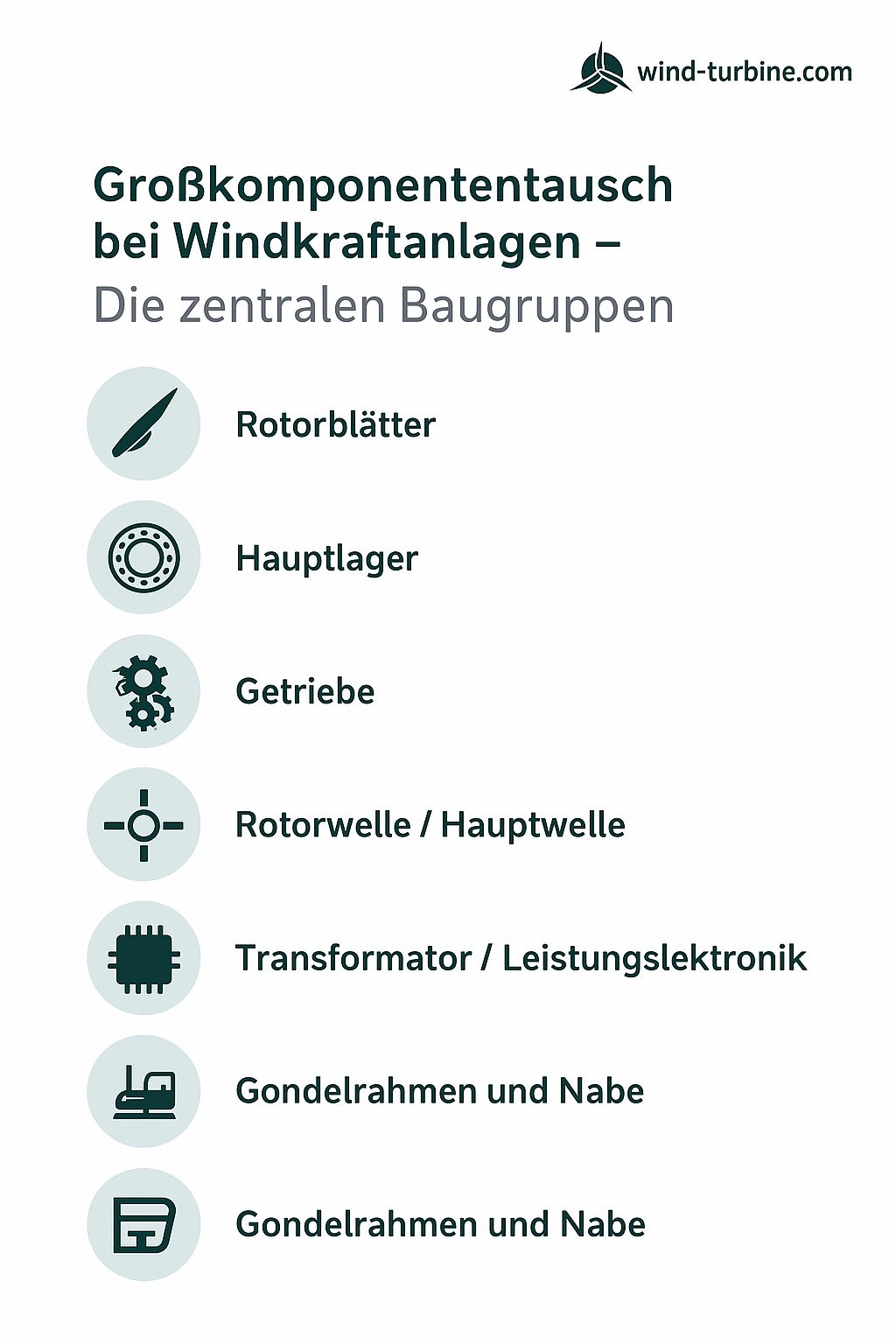

3. Hvilke komponenter er berørt?
Følgende komponenter anses for at være
klassiske "store komponenter", hvis udskiftning typisk kræver de største
indsats og de højeste omkostninger:
Vinger: De er blandt de største og dyreste komponenter. Skadeserstatning
er forårsaget af revner, lynnedslag eller erosion.
Hovedleje: Bærer hele rotormassen. Typiske skader: Pitting,
Slid, vibrationer.
Transmission: Gear – tilbøjelig til tandspåner, lejeskader,
Olieforurening.
Generator: Omdanner mekanisk energi til elektrisk energi – ofte påvirket
på grund af overophedning og isoleringsskader.
Rotoraksel: Transmitterer rotationsbevægelse, stærkt stresset af vridning.
Transformator / effektelektronik: skader forårsaget af termisk stress eller
Overspænding.
Gondolramme og nav: Sjælden udveksling, men relevant for strukturelle
Skadeserstatning.
4. Typiske årsager og skadesmønstre
Skader på store komponenter opstår sjældent
pludselig. Almindelige årsager:
- Materialetræthed på grund af belastningsændringer og turbulens
- Slid og smøremiddelældning
- Vibrationer og ubalancer
- Temperaturændringer
- Korrosion og fugt
- Thunderbolt
- Forkert vedligeholdelse
Tegn er vibrationer, temperaturstigning, oliepartikler i transmissionsolien eller
iøjnefaldende lyde. Tilstandsovervågningssystemer (CMS) hjælper med at forhindre skader
på et tidligt tidspunkt.
5. Udfordringer ved udskiftning af store komponenter
En udskiftning af store komponenter er teknisk set
kompleks. Udfordringerne omfatter:
- Logistik: Transport af dele på op til 60 tons
- Kranarbejde: dyrt, vejrafhængigt, vindfølsomt
- Tilgængelighed: Stier skal være bæredygtige
- Reservedele til ældre systemer
- Koordinering af mange handler
- Sikkerhedskrav og forsikringsspørgsmål

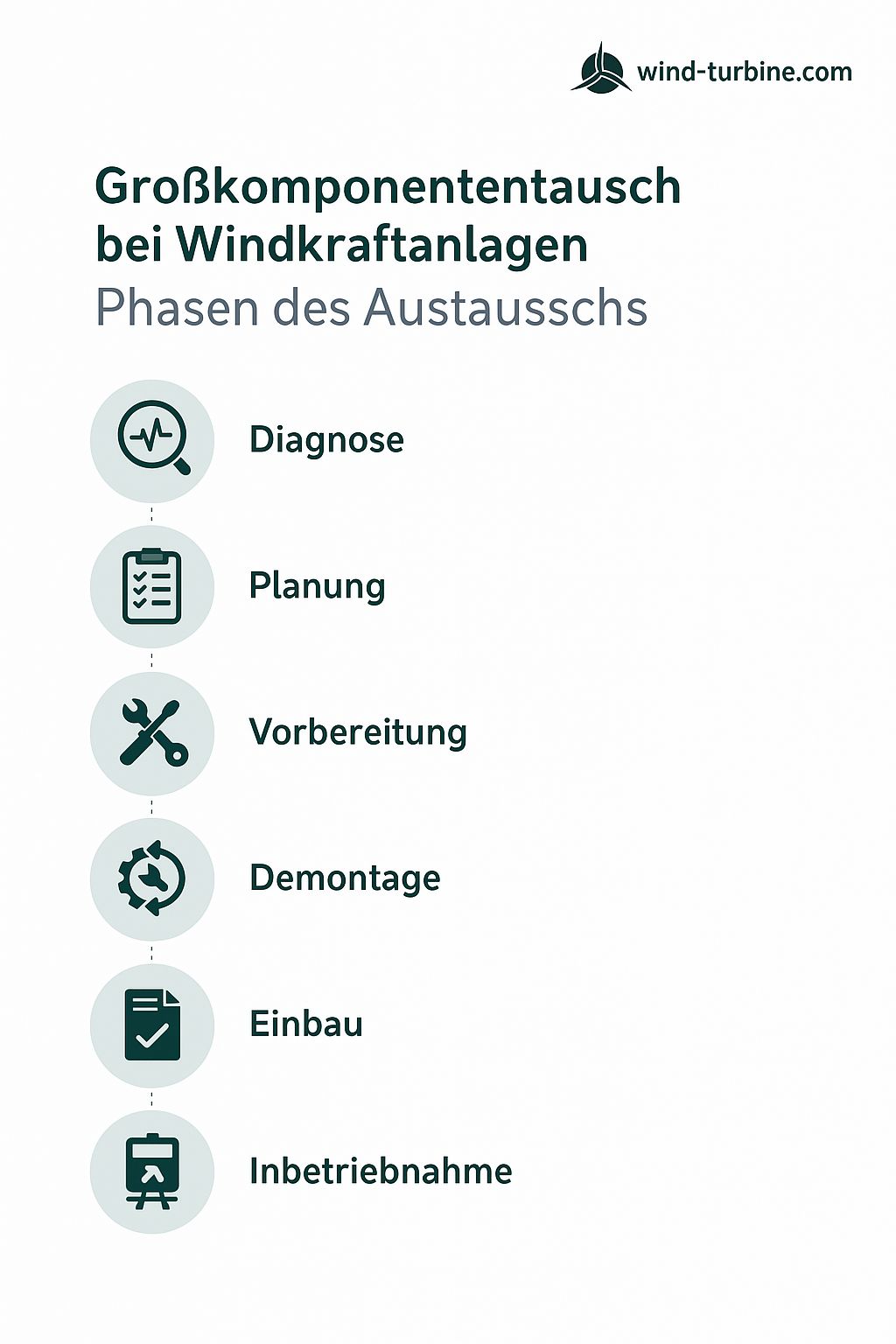

6. Procedure for udskiftning af store komponenter
Typisk forløb i seks faser:
- Diagnose og planlægning: skadesanalyse, indkøb af reservedele, planlægning.
- Forberedelse: Nedlukning, sikring, udstyr til byggepladsen.
- Demontering: Fjernelse af den defekte komponent med kraner.
- Transport: Flytning og levering.
- Installation: Montering og kalibrering.
- Idriftsættelse: Funktionstest, dokumentation, accept.
Fordele ved en professionel udskiftning af store komponenter
En professionel udveksling tilbyder:
- Levetidsforlængelse med 5-10 år
- Gendannelse af tilgængelighed
- Omkostningsstyring gennem planlagte foranstaltninger
- Bæredygtighed gennem renoverede komponenter
- Tekniske optimeringer gennem nyere samlinger
8. For hvilke systemer er udskiftningen af store komponenter
meningsfuld?
En udskiftning af store komponenter er normalt umagen værd
investeringer mellem 10 og 20 år med god substans og økonomisk
Operation. Ideel til fortsat drift eller salg på det sekundære marked.
9. Producenter og anlægstyper – praktiske eksempler
Enercon: gearløs, udskiftning af
Generatorlejer, stigningssystemer, rotorblade. (Enercon E40, Enercon E44, Enercon E48, Enercon E58, Enercon E66, Enercon E70, Enercon E82)
Vestas: hyppige gearkasse- eller hovedlejeskift (Vestas V52, Vestas V80, Vestas V90).
Siemens / Gamesa: modulært design, typiske gearkasseudskiftninger,
Girningssystemer.
Nordex: hyppige udskiftninger af lejer og gearkasser (Nordex N60, Nnordex N80, Nordex N117).
GE: Behov for udskiftning af gearkasser (1,5 MW, 2,5 MW-serien).
10. Konklusion
Udskiftning af store komponenter er en central
En del af livscyklusstyringen af vindmøller. Den udvider
levetid, øger tilgængeligheden og bidrager til omkostningseffektivitet og
eksisterende vindmølleparkers bæredygtighed.
